選擇回火溫度和保溫時間。

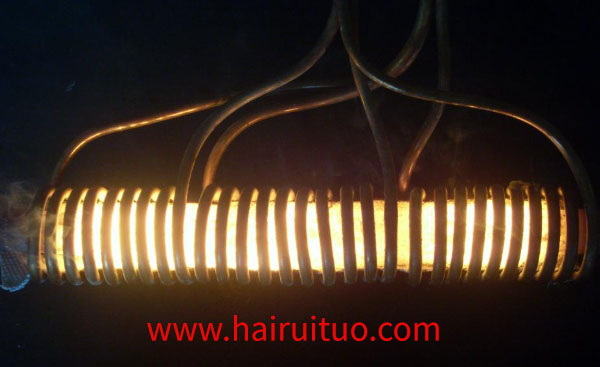

為了獲得穩定的回火組織和良好的綜合力學性能，需要對熱軋棒進行回火處理。模具萝莉社在线免费观看加熱淬火鋼采用兩種回火處理方法；一種是傳統的加熱回火處理，主要用於中低溫回火，另一種是模具萝莉社在线免费观看加熱快速回火處理，用於高溫回火。在傳統的加熱回火處理中，回火溫度和保溫時間的選擇，參照傳統的熱處理方法，這裏不再重複。以下僅介紹模具萝莉社在线免费观看加熱回火溫度和保溫時間的選擇方法。

回火溫度和保溫時間的選擇基於這兩個工藝參數的選擇基於鋼材回火後機械性能的要求。回火溫度、保溫時間和硬度的對應關係通常用於確定合適的回火溫度和保溫時間。

模具萝莉社在线免费观看加熱回火溫度、保溫時間和硬度之間的關係。在相同的回火硬度條件下，模具萝莉社在线免费观看加熱回火溫度比傳統加熱回火溫度高80~100℃，前者回火保溫時間遠短於後者。由此可見，對於亞共析低合金鋼，萝莉社在线免费观看加熱淬火鋼的回火溫度應高於傳統回火溫度80~100℃。回火保溫時間應根據鋼的直徑確定。對直徑小於30mm的鋼材，當加熱速度控製在10~20℃.S-l時，能考慮；回火保溫時間。鋼直徑為30~60mm時，應考慮回火保溫時間，以保證表麵與中心溫度的均勻性。但回火保溫時間不宜過長，一般應控製在60s以內，否則會增加保溫傳感器或保溫爐的長度。
